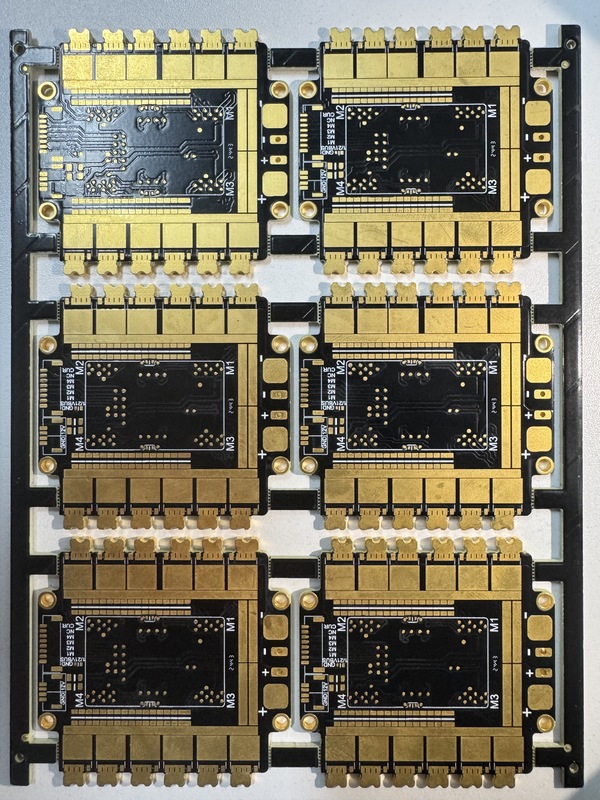

Estrutura de múltiplas camadas placa de PCB de alta densidade 8 camada HD PCB para comunicação precisa
Detalhes do produto:
| Marca: | High Density PCB |
| Certificação: | ROHS, CE |
| Número do modelo: | Varia de acordo com a condição de mercadorias |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | Amostra, 1 unidade (5 metros quadrados) |
|---|---|
| Preço: | NA |
| Tempo de entrega: | 15-17 dias de trabalho |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 3000㎡ |
|
Informação detalhada |
|||
| Min. Folga da máscara de solda: | 0,1mm | Contar: | 1-30 camada |
|---|---|---|---|
| Espessura do cooper: | 2 onças de camada de saída, 1 oz de camada interna | Acabamento de superfície: | Hasl, Enig, OSP |
| Contagem de camadas: | 1-30 | Mínimo via di: | 0,2 mm |
| Controle de impedância: | ± 10% | Espessura da placa: | 0,2-5,0 mm |
| Tamanho do tabuleiro: | Personalizável | ||
| Destacar: | Estrutura de várias camadas PCB de alta densidade,HASL Superfície 8 camada HD PCB |
||
Descrição de produto
Descrição do Produto:
Placas de Circuito Impresso de Alta Densidade (HDPCBs), ou HDPCBs, são placas de circuito avançadas caracterizadas por alta densidade de componentes, larguras/espaçamentos de linha finos (tipicamente ≤ 0,1 mm), tamanhos de via pequenos (por exemplo, microvias ≤ 0,15 mm) e estruturas multicamadas. Sua principal vantagem reside em possibilitar a miniaturização, alto desempenho e confiabilidade de dispositivos eletrônicos—tornando-os indispensáveis em indústrias onde restrições de espaço, integridade de sinal e complexidade funcional são críticos.Recursos:
1. Traços ultra-finos: Larguras/espaçamentos de linha ≤ 0,1 mm (mesmo até 0,03 mm), cabendo mais caminhos condutores em espaço limitado.2. Microvias: Pequenos orifícios (≤0,15 mm de diâmetro) em designs cegos/enterrados/empilhados, conectando camadas sem desperdiçar área de superfície.
3. Estrutura multicamada: 8–40+ camadas (vs. 2–4 para PCBs tradicionais) para isolar sinais/energia e integrar circuitos complexos.
4. Alta densidade de componentes: ≥100 componentes por polegada quadrada, permitindo mini dispositivos (por exemplo, smartwatches) com funções ricas.
5. Materiais especializados: FR-4 de alta Tg (resistente ao calor), poliimida (flexível) ou PTFE (baixa perda de sinal) para ambientes agressivos/altas frequências.
6. Precisão rigorosa: Tolerâncias apertadas (por exemplo, erro de largura de linha ±5%, alinhamento de camada ≤0,01 mm) para evitar defeitos em estruturas finas.
7. Compatibilidade avançada de componentes: Suporta pacotes BGA, CSP e PoP de passo fino, maximizando o uso de espaço vertical/horizontal.
Aplicações:
| Setor | Casos de Uso | Vantagem HDI |
|---|---|---|
| Consumidor | Smartphones, fones de ouvido AR/VR | 50% de redução de tamanho vs. PCBs convencionais |
| IA/Computação | Aceleradores de GPU, GPUs de servidor | Suporta interconexão de 25 Tbps/mm² |
| Médico | Cápsulas endoscópicas, aparelhos auditivos | Confiabilidade em 50 GHz) para validação da integridade do sinal. |
Tendência de desenvolvimento de PCB HD em 2025
Integração Heterogênea 3D
- Ecossistemas de Chiplet: Ligação híbrida (por exemplo, CoWoS-L da TSMC) com 8µm de linha/espaço para substratos de GPU NVIDIA/AMD.
- Interposers de silício: Densidade TSV >50k vias/mm², reduzindo o atraso do sinal em 30% em servidores de IA.
- Ativos embutidos: Dies nus integrados em camadas de PCB (por exemplo, implantes neurais da Medtronic).
