| 제품명: | 이중층 PCB | Marterial: | FR4 |
|---|---|---|---|
| Min. 최소 Trace/Spacing 추적/간격: | 0.075mm | 지휘자 공간: | 3 밀 |
| 최소 구멍 크기: | 0.1mm | 전반적으로 구리: | 0.5-5oz |
| 세다: | 1-30 층 | SMT 기술: | SMD, BGA, DIP 등 |
| 기타 서비스: | PCBA 사용자 정의 | 맞춤화 요청: | Gerber 파일 또는 BOM 목록 |
| 표면 마무리: | HASL/무연/ENIG/OSP | PCB 두께: | 1.6/1.2/1.0/0.8mm 또는 맞춤형 |
| 강조하다: | 블랙 오일 쌍면 PCB 보드,OSP 프로세스 인쇄 회로 보드 |
||
제품 설명
의료 센서 및 모니터용 안정적인 신호 블랙 오일 이중 레이어 PCB

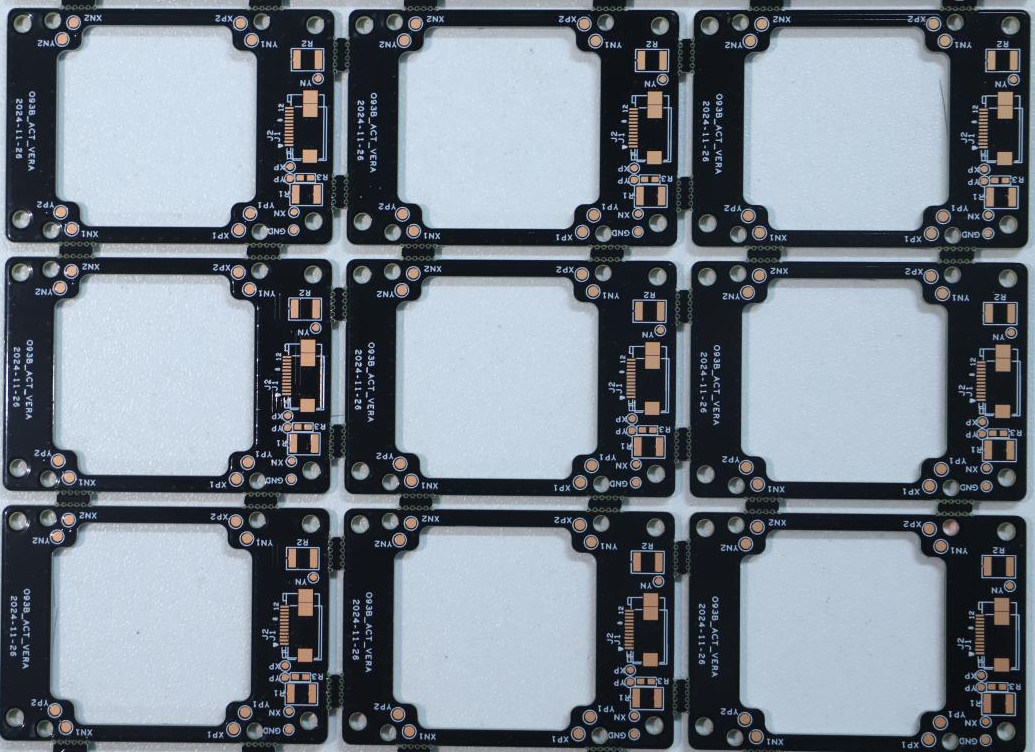

블랙 오일 양면 PCB는 양면에 구리 배선이 있는 두 층 회로 기판으로, 소형 부품 통합을 위해 블랙 솔더 마스크로 코팅되어 있습니다. 의료 분야에서 휴대용 진단 장치, 환자 모니터 및 의료 센서에 널리 사용되어 안정적인 신호 전송, 우수한 절연 및 신뢰할 수 있는 성능을 제공하여 엄격한 의료 안전 표준을 충족합니다.
이 양면 회로 기판을 선택하는 이유는 무엇입니까?
1. 양면 구리 클래딩:절연 기판의 상단과 하단 모두에 전도성 구리 호일이 있습니다.
2. 도금된 스루홀(PTH):신호/전류 전송을 위해 두 구리 레이어 간의 전기적 연결을 가능하게 합니다.
3. 균형 잡힌 성능-비용:단면 PCB보다 높은 부품 밀도와 라우팅 유연성을 제공하지만, 다층 PCB보다 비용 효율적입니다.
4. 적절한 부품 밀도:단면 PCB보다 더 많은 부품(예: SMD, 스루홀 부품)을 지원하며, 다층 기판의 복잡성 없이 적절한 기능 통합이 필요한 장치에 적합합니다.
5. 유연한 라우팅:2층 라우팅을 통해 와이어 교차 문제를 줄여 신호 및 전원 회로의 레이아웃을 단순화하여 더 나은 성능을 제공합니다.
6. 더 넓은 응용 분야 적응성:균형 잡힌 비용과 기능성으로 인해 소비자, 산업, 자동차 및 의료 분야의 다양한 전자 장치와 호환됩니다.
맞춤형 양면 PCB에 필요한 문서:
다음 사항을 보내주십시오:
1. Gerber 파일(RS-274X)
2. BOM(PCBA가 필요한 경우)
3. 임피던스 요구 사항 및 스택업(사용 가능한 경우)
4. 테스트 요구 사항(TDR, 네트워크 분석기 등)
참고:일반적으로 Gerber 파일에는 PCB 유형, 두께, 잉크 색상, 표면 처리 공정 등이 포함되며, SMT 처리가 필요한 경우 부품 BOM 및 참조 지정 다이어그램 등을 제공할 수 있습니다.
무료 견적, DFM 보고서 및 재료 권장 사항과 함께 24시간 이내에 회신해 드리겠습니다.
맞춤형 양면 PCB 제조 공정
1. 설계 및 DFM 최적화:전문 CAD 소프트웨어를 사용하여 상세한 회로 레이아웃을 개발합니다. 맞춤형 요구 사항 및 생산 가능성을 준수하도록 트레이스 너비, 홀 크기 및 간격을 최적화하기 위해 제조 가능성 설계를 수행합니다.
2. 코어 보드 제작:구리 클래드 라미네이트를 목표 크기로 자릅니다. 포토리소그래피를 통해 양면에 회로를 에칭합니다. 비아를 드릴링하고 금속화를 수행하여 안정적인 층간 전기적 연결을 달성합니다.
3. 표면 마감 및 마킹:절연 및 부식 방지를 위해 솔더 마스크를 적용합니다. 실크스크린(부품 레이블, 로고)을 인쇄합니다. 필요에 따라 표면 처리(ENIG, HASL 등)를 수행합니다.
4. 품질 관리 및 배송:불량 보드를 제거하기 위해 AOI 검사 및 전기 테스트를 수행합니다. 최종 치수로 자르고, 포장하여 고객에게 배송합니다.
