상세 정보 |
|||
| 제품명: | 고밀도 연결된 PCB | 최소 줄 간격: | 3밀(0.075mm) |
|---|---|---|---|
| 재료: | FR4 | PCB 레이어: | 2/4/6/8/10L |
| PCBA 사용자 정의: | 지원하다 | 표면 마무리: | HASL/OSP/ENIG |
| PCB 표준: | IPC-A-610 E 클래스 II | smt: | SMD, BGA, DIP 등 |
| 견적정보: | 거버 또는 BOM 목록 | 이사회 사고방식: | 1.2/1.6/1.0/0.8mm 또는 맞춤형 |
| 강조하다: | 소형 레이아웃을 갖춘 HDI PCB,전기 연결을 위한 고밀도 상호 연결 PCB,보증이 있는 HDI 인쇄 회로 기판 |
||
제품 설명

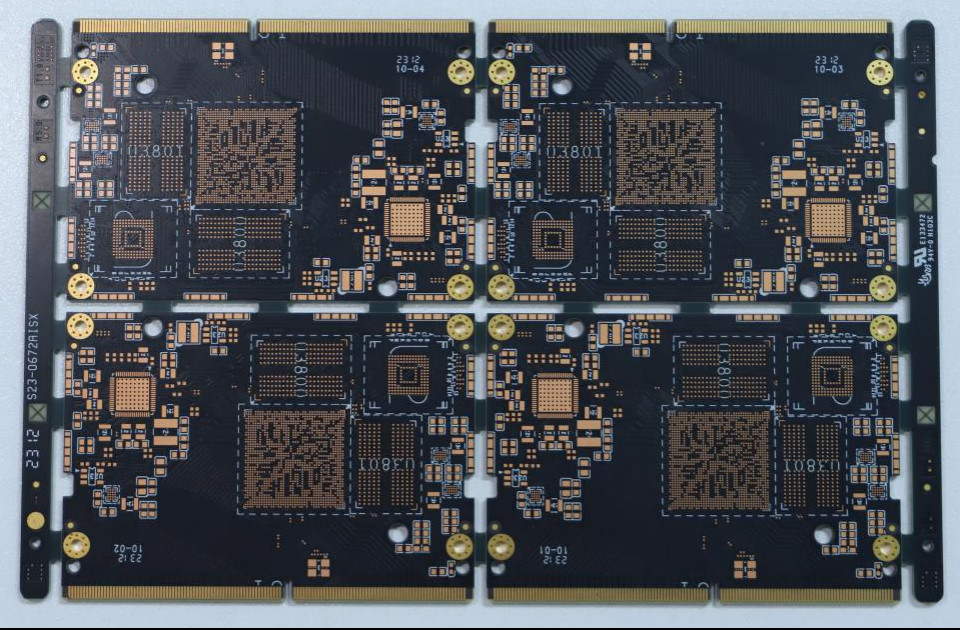

현대 전자 제품을 위한 고성능 HDI PCB:
이 제품은 Microvia, Blind Via, Buried Via를 통합하여 다층 구조 내에서 효율적이고 정확한 상호 연결을 보장합니다. 이러한 비아 유형은 신호 손실과 누화를 최소화하여 보드의 전반적인 기능과 신뢰성을 향상시키는 데 중요한 역할을 합니다. 이는 고속 및 고주파 회로에서 중요한 요소입니다. 고밀도 상호 연결 PCB는 우수한 기계적 강도, 열적 안정성 및 전기 절연 특성으로 유명한 고품질 FR4 재료를 사용하여 제조됩니다. FR4는 인쇄 회로 기판 산업에서 널리 사용되는 표준으로, 이 고밀도 상호 연결 보드는 내구성이 뛰어날 뿐만 아니라 비용 효율적입니다. 재료 선택은 보드가 가혹한 환경 조건을 견딜 수 있도록 하면서 최적의 성능을 유지하여 통신, 항공 우주, 의료 기기 및 소비자 전자 제품에 적합하도록 합니다.
주요 특징:
| 특징 카테고리 | 주요 특징 (HDI PCB) |
| 설계 및 구조 | Microvia, 고층 수 통합, 조밀한 부품 배치, 얇은 기판 |
| 성능 | 낮은 신호 손실, 고속 전송 지원, 우수한 열 전도성, 안정적인 임피던스 |
| 제조 공정 | 레이저 드릴링, 순차적 적층, 정밀 등록 제어, 고급 도금 기술 |
| 응용 분야 장점 | 소형화 가능, 무게 감소, 소형 전자 제품의 향상된 신뢰성 |
| 기술 사양 | 미세 선 폭/간격 (≤3mil/3mil), 마이크로비아 직경 (≤0.15mm), 높은 종횡비 기능 |
응용 분야:
1. 소비자 전자 제품:스마트폰, 태블릿, 노트북, 스마트워치, TWS 이어버드, 카메라, 게임 콘솔.
2. 통신 장치:5G 기지국, 라우터, 스위치, 광 모듈, 위성 통신 장비, IoT 게이트웨이.
3. 자동차 전자 제품:차량 내비게이션 시스템, 자율 주행 센서 (레이더/카메라), 인포테인먼트 시스템, EV BMS.
4. 의료 기기:휴대용 혈당 측정기, ECG 기계, 초음파 스캐너, 웨어러블 의료 기기, 환자 모니터.
5. 산업 전자 제품:산업용 로봇, PLC, 센서 모듈, 자동 제어 장비. 항공 우주: 위성 탑재체, 항공 전자 제어 시스템, UAV 핵심 부품.
6. 기타 고급 장비:AR/VR 장치, 고급 서버, SSD, 레이저 프린터 핵심 모듈.
