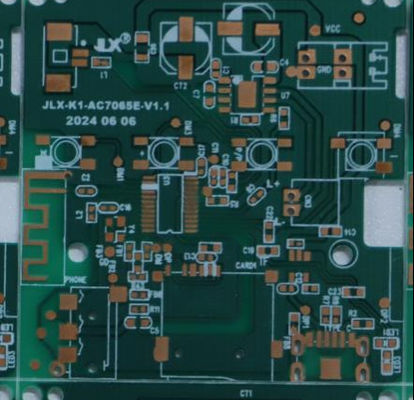

Placa de circuito impreso HDI confiable optimizada para la integridad de la señal y baja EMI
Datos del producto:
| Nombre de la marca: | Xingqiang |
| Certificación: | ROHS, CE |
| Model Number: | Varies By Goods Condition |
Pago y Envío Términos:
| Minimum Order Quantity: | Sample,1 Pc(5 Square Meters) |
|---|---|
| Precio: | NA |
| Packaging Details: | Packed As Per Customer |
| Payment Terms: | ,T/T,Western Union |
| Capacidad de la fuente: | 100000 m2/mes |
|
Información detallada |
|||
| Nombre del producto: | PWB de alta densidad de la interconexión | Capas: | 1-30 |
|---|---|---|---|
| tamaño de min.hole: | 0,1 mm | Material: | FR4 |
| Pensamiento de la junta: | 0,2-5,0 mm | Ancho mínimo de traza: | 3 mil (0,075 mm) |
| Espacio mínimo de línea: | 3 mil (0,075 mm) | Acabado de superficies: | HASL/OSP/ENIG |
| Requisito de cotización: | Archivos Gerber o lista BOM | Máscara de soldadura: | Verde, Rojo, Azul, Blanco, Negro, Amarillo |
| Resaltar: | PCB HDI para la integridad de la señal,Placa de circuito impreso de baja EMI,PWB de alta densidad de la interconexión |
||
Descripción de producto
HDI PCBs para equipos electrónicos modernos:
Una PCB HDI (Placa de Circuito Impreso de Interconexión de Alta Densidad) es una placa de circuito con una densidad de cableado significativamente mayor por unidad de área en comparación con las PCB convencionales. Logra esta densidad utilizando microvías (pequeños agujeros, a menudo perforados con láser), vías ciegas y enterradas, y líneas y espacios más finos. La tecnología HDI es fundamental para la miniaturización de dispositivos electrónicos modernos, como teléfonos inteligentes, tabletas y equipos médicos de alta gama, lo que permite una circuitería compleja y un rendimiento eléctrico mejorado dentro de un factor de forma más pequeño y ligero.
Ventajas clave de las PCB HDI:
| Ventaja | Beneficio principal | Tecnología habilitadora |
| Miniaturización | Reduce el tamaño de la placa y el peso del producto. | Líneas/Espacios más finos y almohadillas más pequeñas. |
| Rendimiento eléctrico | Mejora la calidad de la señal para un funcionamiento a alta velocidad. | Microvías cortas (Vías ciegas/enterradas). |
| Flexibilidad de diseño | Permite la colocación densa de componentes y el enrutamiento complejo. | Proceso de acumulación secuencial (SBU). |
| Fiabilidad | Mayor durabilidad bajo estrés térmico. | Las microvías poco profundas reducen el estrés mecánico. |
Preguntas frecuentes:
1. P: ¿Cuántas capas pueden proporcionar sus placas de circuito?
R: Normalmente proporcionamos placas de 1 a 30 capas y, en casos especiales, podemos apilar más capas.
2. P: ¿Sus placas de circuito admiten la personalización?
R: Sí, admitimos diseños personalizados. Puede enviarnos sus archivos Gerber y la lista BOM, y le proporcionaremos una cotización precisa basada en la información y las condiciones del mercado.
3. P: ¿Qué suelen contener los archivos Gerber?
R: Normalmente, los archivos Gerber incluyen: Tipos de PCB, grosor del producto, color de la tinta, proceso de tratamiento de la superficie y, si se requiere procesamiento SMT, también se requieren BOM de componentes y dibujo de etiquetas.
4. P: ¿Cuál es su cantidad mínima de pedido para placas PCB?
R: Nuestra cantidad mínima de pedido es de 1 pieza (5 metros cuadrados), cuanto mayor sea la cantidad, mayor será el descuento.
5. P: ¿Tiene certificados de certificación relevantes para respaldar esto?
R: Contamos con numerosas certificaciones importantes, incluidas ISO, UL, CE y RoHS. Todos los productos se someten a rigurosas pruebas de calidad.
6. P: ¿Qué método de pago suele utilizar?
R: Para pedidos pequeños, muestras o pagos urgentes, aceptamos Western Union. Para pedidos grandes, recomendamos T/T, lo que garantiza la seguridad de ambas partes.
