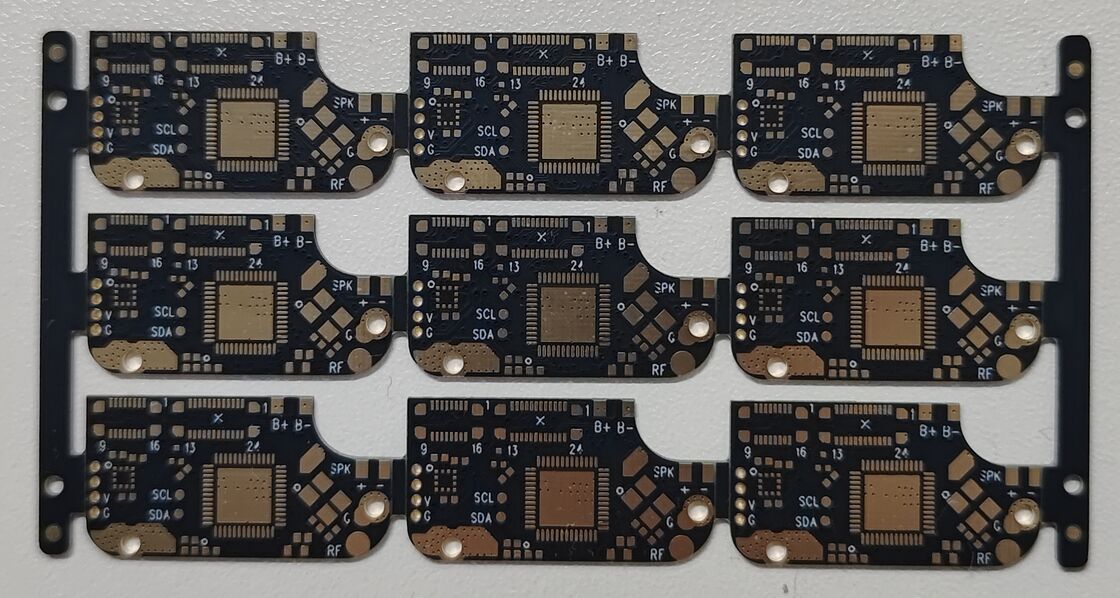

Fabricación personalizada de PCB multicapa con oro de inmersión para dispositivos inalámbricos

Lugar de origen: Porcelana
Nombre de la marca: xingqiang
Certificación: ISO 9001 / RoHS /UL / IATF 16949 (automotive)
Número de modelo: Según modelo del cliente
Cantidad mínima de pedido: Sample,1 Pc(5 Square Meters)
Precio: Based on Gerber Files
Embalaje Estándar: NA
El tiempo de entrega: N / A
Condiciones de pago: ,T/T,Western Union
Capacidad de suministro: 100000 m2/mes
Detalles del producto
Resaltar:

Placa PCB ligera para UAV

,

Placa electrónica con máscara antisoldante verde

,

PCB UAV con diseño optimizado
Product: PWB de alta densidad de la interconexión
Material: Alta Tg FR-4
Surface Treatment Process: ENIG,ENEPIG
Testing Method: Prueba de sonda voladora
Feature: LIGERO
Quality Standard: IPC Clase 2
Quotation List: Lista Gerber o BOM
SMT Technology: SMD, BGA, INMERSIÓN, etc.
Quotation: Basado en archivos Gerber
Soldermask: Verde/ Blanco/ Negro/ Azul/ Amarillo/Rojo
Descripción del Producto

PCB HDI de acabado ENIG personalizado:

ENIG HDI PCB combina tecnología de interconexión de alta densidad con un acabado de inmersión de oro de primera calidad.lo que lo hace perfecto para dispositivos electrónicos de alta frecuencia y miniaturizados.


¿Por qué elegirnos a nosotros?:

✔ 30 años de experiencia en la fabricación de PCB
✔ Certificado ISO 9001, ROHS y ISO / TS16949
✔ Apoyar servicios personalizados
✔ Apoyo de ingeniería profesional (DFM, simulación de impedancia)
✔ Envío global (DHL, FedEx, UPS) ️ Entrega a los EE.UU., Alemania, Reino Unido, Japón, Australia, etc.


Las ventajas de los PCB HDI:

• Miniaturización:Mediante el uso de microvias y características de línea fina, HDI permite empaquetar más componentes en una huella significativamente más pequeña.
• Integridad de la señal mejorada:Las rutas de interconexión más cortas reducen la pérdida de señal y la interferencia parasitaria, por lo que son ideales para dispositivos de alta velocidad.
• Confiabilidad superior:Las vías apiladas y llenas proporcionan una estructura física robusta, mejorando la gestión térmica y el rendimiento eléctrico.
• Eficiencia de los costes:Si bien la tecnología es avanzada, reducir el número de capas y el tamaño general de la placa puede reducir los costos totales de materiales.
