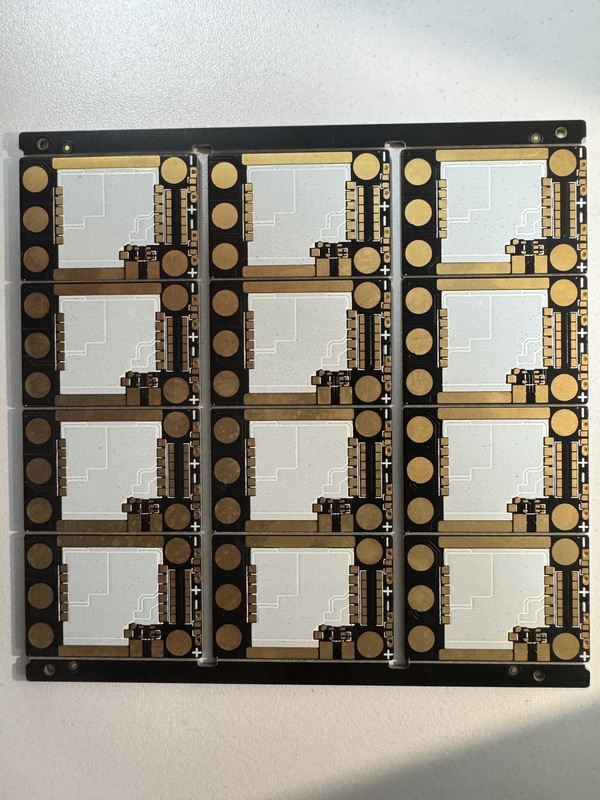

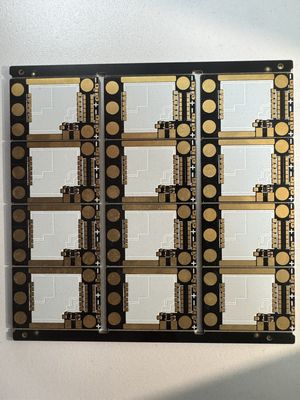

PCB preto do drone ENIG do óleo com serigrafia branca e personalização de espessura de 1,6 mm
Local de Origem:
CHINA
Marca:
xingqiang
Certificação:
ISO 9001 / RoHS /UL / IATF 16949 (automotive)
Número do modelo:
De acordo com o modelo do cliente
Quantidade mínima de pedido:
Amostra, 1 unidade (5 metros quadrados)
Preço:
Based on Gerber Files
Embalagem padrão:
Caixa ou conforme solicitação do cliente
Prazo de entrega:
N / D
Condições de pagamento:
, T/T, Western Union
Capacidade de fornecimento:
100000 m2/mês
Detalhes do produto
Destacar:
Tabela de circuitos para drones de petróleo negro
,Tabela de circuitos de drones de cor branca
PCB Type:
PCB para drones
Marterial:
FR4
Min.Line Width:
3mil
Min.Hole Size:
0,1mm
Layers:
1-30L
Copper Overall:
0.5-5oz
Feature:
Leve
Quotation List:
Lista Gerber ou BOM
Soldermask:
Verde/branco/preto/azul/amarelo/vermelho
Board Thickness:
1,6/1,2/1,0/0,8 mm ou 0,6/0,4/0,2 mm (especial)
Descrição do produto
Placa de Circuito Impresso para Drone ENIG em Óleo Preto com Personalização de Cor de Serigrafia Branca
Placa de Circuito para Drone em Óleo Preto
Uma placa de circuito de drone, também conhecida como controlador de voo (FC), é o centro eletrônico de um drone. Pense nela como o cérebro do drone. Esta placa pequena e sofisticada contém todos os componentes chave que controlam o voo e as funções do drone.
Processos Especiais
- Tecnologia de placa HDI (High-Density Interconnect)
- Placa rígida-flexível (usada em drones com braços dobráveis)
- Materiais de alta frequência e alta velocidade (usados para transmissão de sinais de alta frequência, como transmissão de imagem de 5.8GHz e ondas de radar)
Comparação de Especificações de PCB para Drones
| Item | Drone de Consumo | Drone Industrial | Drone Militar/Especial |
|---|---|---|---|
| Material da placa | FR-4 Comum | FR-4 de Alto TG / PI | Substrato de PTFE / Cerâmica / Rogers |
| Número de camadas | 4~8 camadas | 6~12 camadas | 8~20 camadas + HDI + vias cegas e enterradas |
| Espessura do cobre | 1~2oz | 2~3oz | ≥4oz (módulos de alta potência) |
| Tratamento de superfície | OSP/Depósito de ouro | Ouro de Imersão/Nivelamento de Solda a Ar Quente/Processo OSP | Ouro de Imersão/Prata de Imersão/Revestimento Triplo |
| Capacidade anti-interferência | Média | Alta | Extremamente alta (design reforçado EMI/EMC) |
| Faixa de temperatura aplicável | 0~70℃ | -20~85℃ | -40~125℃ ou superior |
| Funções de comunicação | Bluetooth/WiFi/Transmissão de imagem, etc. | 4G/5G/Transmissão de dados/RTK GPS | Comunicação criptografada/Radar/Links de contramedidas eletrônicas |
Excelência em Fabricação
Apresentação da fábrica
Teste de Qualidade de PCB
Certificados e Honras
Classificação geral
de 5 estrelas
100%
4 estrelas
0
3 estrelas
0
2 estrelas
0
1 estrela
0
Todos os comentários
-
FThe immersion gold plating has a level 1 adhesion rating. After repeatedly bending the circuit at the robotic arm joint, there was no exposed copper on the solder pads. The black solder mask exhibited strong resistance to bending. After a drone drop test (1.5m), the circuits remained intact, and the drone was still able to fly normally.
-
CUpon receiving the order, I noticed that two of the circuit boards had slight exposed copper at the edges of the solder mask. After contacting customer service, they quickly sent replacements. Their after-sales service is commendable.
